产品特性
B2F型（VSSJA-2）双法兰式松套限位补偿接头在松套伸缩接头原有性能的基础上增设限位装置，在较大伸缩量处用双螺母锁定。管道在允许的伸缩量中可以自由伸缩，一旦超过其较大伸缩量就起到限位作用，确保管道的*运行，适用于有振动、有一定斜度及拐弯的管路中的连接。
安装方法：
B2F型（VSSJA-2）双法兰式松套限位补偿接头安装时调整产品两端与法兰的连接长度，对角依次均匀拧紧压盖螺栓，再调整好限位螺母，这样就能让管道在伸缩量范围内可以自由伸缩，锁定伸缩量，确保管道的*运行。其连接尺寸密封面按照国标船用连接尺寸和密封面。若需要其他连接尺寸法兰，订货时须说明。
执行标准：GB/T12465-2002

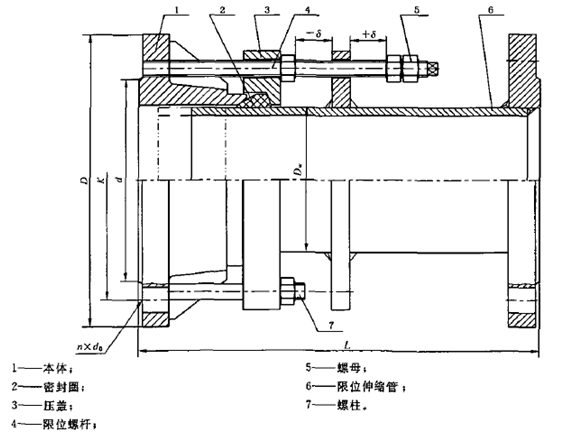

剖面图：
密封圈用橡胶材料:
|
橡胶代号 |
标准编号 |
适用介质 |
|
WA |
HG/T 3091-2000 |
50℃以下冷饮用水 |
|
WC |
海水、淡水、生活污水、空气 |
|
|
SL70 |
HG/T 3093-1988 |
原油、滑油、成品油 |
|
G70 |
HT/T 3092-1988 |
燃气、热气体 |
|
FN70 |
HG/T 3089-2001 |
燃油 |
|
WB |
HG/T 3097-2006 |
110℃以下饮用热水 |
|
WD |
110℃以下非饮用热水 |
|
|
F70 |
AMS 7276G-2001 |
200℃以下蒸汽 |
|
公称通径DN |
管子外径Dw |
法兰连接尺寸 |
总长L |
伸缩量δ |
质量/kg |
||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
0.6MPa |
1.0MPa |
|
|||||||||||||
|
法兰外径D |
螺栓孔*圆直径D1 |
螺栓孔径Do |
螺栓 |
法兰外径D |
螺栓孔*圆直径D1 |
螺栓孔径Do |
螺栓 |
||||||||
|
n/个 |
Th. |
n/个 |
Th. |
0.6MPa |
1.0MPa |
||||||||||
|
65 |
76 |
160 |
130 |
14 |
4 |
M12 |
185 |
145 |
18 |
4 |
M16 |
340 |
25 |
13.1 |
14.8 |
|
80 |
89 |
180 |
150 |
18 |
M16 |
200 |
160 |
8 |
15.1 |
16.7 |
|||||
|
100 |
114 |
210 |
170 |
220 |
180 |
21.6 |
24 |
||||||||
|
125 |
140 |
240 |
200 |
8 |
250 |
210 |
27.6 |
30.7 |
|||||||
|
150 |
168 |
265 |
225 |
285 |
240 |
22 |
M20 |
34.1 |
37.8 |
||||||
|
200 |
219 |
320 |
280 |
340 |
295 |
42.4 |
47.1 |
||||||||
|
250 |
273 |
375 |
335 |
12 |
395 |
350 |
12 |
58.8 |
65.3 |
||||||
|
300 |
325 |
440 |
395 |
22 |
M20 |
445 |
400 |
370 |
32.5 |
69.8 |
77.5 |
||||
|
350 |
377 |
490 |
445 |
505 |
460 |
16 |
86.1 |
95.6 |
|||||||
|
400 |
426 |
540 |
495 |
16 |
565 |
515 |
26 |
M24 |
98.1 |
108.9 |
|||||
|
450 |
480 |
595 |
550 |
615 |
565 |
20 |
112.3 |
124.8 |
|||||||
|
500 |
530 |
645 |
600 |
20 |
670 |
620 |
138.3 |
153.7 |
|||||||
|
600 |
630 |
755 |
705 |
26 |
M24 |
780 |
725 |
30 |
M27 |
173.4 |
192.7 |
||||
|
700 |
720 |
860 |
810 |
24 |
895 |
840 |
24 |
211.1 |
234.6 |
||||||
|
800 |
820 |
975 |
920 |
30 |
M27 |
1015 |
950 |
33 |
M30 |
600 |
65 |
380.9 |
423.3 |
||
|
900 |
920 |
1075 |
1020 |
1115 |
1050 |
28 |
472.1 |
524.5 |
|||||||
|
1000 |
1020 |
1175 |
1120 |
28 |
1230 |
1160 |
36 |
M33 |
538.2 |
597.9 |
|||||
|
1200 |
1220 |
1405 |
1340 |
33 |
32 |
M30 |
1455 |
1380 |
39 |
32 |
M36 |
749.8 |
833.1 |
||
|
1400 |
1420 |
1630 |
1560 |
36 |
36 |
M33 |
1675 |
1590 |
42 |
36 |
M39 |
640 |
1034.8 |
1089.3 |
|
|
1600 |
1620 |
1830 |
1760 |
40 |
1915 |
1820 |
48 |
40 |
M45 |
1405.6 |
1479.6 |
||||
|
1800 |
1820 |
2045 |
1970 |
39 |
44 |
M36 |
2115 |
2020 |
44 |
1658.5 |
1745.8 |
||||
|
2000 |
2020 |
2265 |
2180 |
42 |
48 |
M39 |
2325 |
2230 |
48 |
1975.2 |
2079.2 |
||||
|
2200 |
2220 |
2475 |
2390 |
52 |
2550 |
2440 |
56 |
52 |
M52 |
2460.7 |
2590.2 |
||||
|
2400 |
2420 |
2685 |
2600 |
56 |
2760 |
2650 |
56 |
2751.4 |
2896.2 |
||||||
|
2600 |
2620 |
2905 |
2810 |
48 |
60 |
M45 |
2960 |
2850 |
60 |
710 |
70 |
2905.4 |
3058.3 |
||
|
2800 |
2820 |
3115 |
3020 |
64 |
3180 |
3070 |
64 |
3175.8 |
3342.9 |
||||||
|
3000 |
3020 |
3315 |
3220 |
68 |
3405 |
3290 |
60 |
68 |
M56 |
3472.3 |
3655.1 |
||||
|
3200 |
3220 |
3525 |
3430 |
72 |
3824.6 |
||||||||||
|
3400 |
3420 |
3735 |
3640 |
48 |
76 |
M45 |
|
||||||||
|
3600 |
3620 |
3970 |
3860 |
56 |
80 |
M52 |
|
||||||||
单位mm
PN1.6、2.5MPa B2F(VSSJA-2)双法兰式松套限位补偿接头的基本尺寸
|
公称通径DN |
管子外径Dw |
法兰连接尺寸 |
外形尺寸 |
伸缩量δ |
||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1.6MPa |
2.5MPa |
L |
L1 |
|||||||
|
法兰外径D |
D1 |
n-d0 |
法兰外径D |
D1 |
n-d0 |
|||||
|
65 |
76 |
185 |
145 |
4-Ф18 |
185 |
145 |
8-Ф18 |
340 |
105 |
25 |
|
80 |
89 |
200 |
160 |
8-Ф18 |
200 |
160 |
||||
|
100 |
108 |
220 |
180 |
235 |
190 |
8-Ф22 |
||||
|
114 |
||||||||||
|
125 |
133 |
250 |
210 |
270 |
220 |
|||||
|
140 |
||||||||||
|
150 |
159 |
285 |
240 |
8-Ф22 |
300 |
250 |
8-Ф26 |
|||
|
168 |
32.5 |
|||||||||
|
200 |
219 |
340 |
295 |
12-Ф22 |
360 |
310 |
12-Ф26 |
|||
|
250 |
273 |
405 |
355 |
12-Ф26 |
425 |
370 |
12-Ф30 |
|||
|
300 |
325 |
460 |
410 |
485 |
430 |
16-Ф30 |
||||
|
350 |
377 |
520 |
470 |
16-Ф26 |
555 |
490 |
16-Ф32 |
|||
|
400 |
426 |
580 |
525 |
16-Ф30 |
620 |
550 |
16-Ф36 |
|||
|
450 |
480 |
640 |
585 |
20-Ф30 |
670 |
600 |
20-Ф36 |
350 |
130 |
|
|
500 |
530 |
715 |
650 |
730 |
660 |
65 |
||||
|
600 |
630 |
840 |
770 |
20-Ф36 |
845 |
770 |
20-Ф39 |
|
||
|
700 |
720 |
910 |
840 |
24-Ф36 |
960 |
875 |
24-Ф42 |
|
||
|
800 |
820 |
1025 |
950 |
24-Ф40 |
1085 |
990 |
24-Ф48 |
|
||
|
900 |
920 |
1125 |
1050 |
28-Ф40 |
1185 |
1090 |
28-Ф48 |
590 |
220 |
|
|
1000 |
1020 |
1255 |
1170 |
28-Ф42 |
1320 |
1210 |
28-Ф56 |
|
||
|
1200 |
1220 |
1485 |
1390 |
32-Ф48 |
1530 |
1420 |
32-Ф56 |
|
||
|
1400 |
1420 |
1685 |
1590 |
36-Ф48 |
1755 |
1640 |
36-Ф62 |
|
||
|
1600 |
1620 |
1930 |
1820 |
40-Ф56 |
1975 |
1860 |
40-Ф62 |
|
||
|
1800 |
1820 |
2130 |
2020 |
44-Ф56 |
2195 |
2070 |
44-Ф70 |
|
||
|
2000 |
2020 |
2345 |
2230 |
48-Ф62 |
2125 |
2300 |
48-Ф70 |
|
||
单位mm
