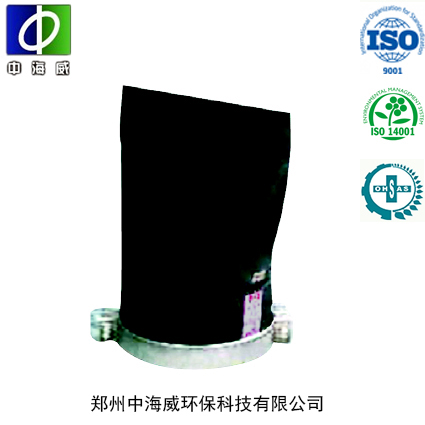

法兰式橡胶柔性止回阀（鸭嘴阀）

产品介绍：

       鸭嘴式橡胶止回阀是一种全橡胶结构、外形呈“鸭嘴状”、具有“正向进入，反向逆止”功能的新型给排水阀门产品。它根据受力分析和受力计算，针对不同的工况，采用不同的设计机理，选用不同的橡胶配方，并按特殊工艺制作而成。正向工作时，水由进口流入，微小的水压，便能打开阀门，水压越大，阀门开启越大，水流量越大。反向工作时，阀门自然关闭，密封逆止，背压越大，阀门越紧，密封效果越好。它广泛用于市政、水利、污水处理等各种出水排放口，防止倒灌、倒流、是取代拍门的理想产品。

产品特点：

1、 *全橡胶结构，可满足各种防腐要求（根据实际需求，可选择不同的橡胶材料）

2、 不堵塞、密封好。

3、 使用寿命长、无故障、免维修。

4、 没有活动部件和机械部件，无需电信号及人工操作，无噪音。

5、 开启压力小，小于0.01米的水头就能打开。

6、 一般条件下，水头损失可以降低到很 小的程度。

7、 能变换各种安装形式，以满足客户需要。

8、 安装便利，费用低，运行成本小。

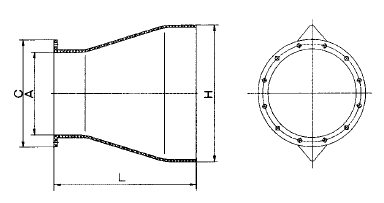

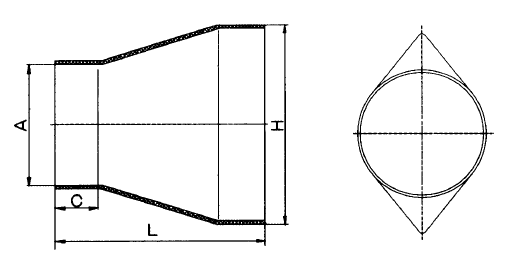

剖面图：

技术参数

1、 开启压力：开启压力小，通常正反向水位差超过10mm时便可打开阀门，且水头损失很 小。

2、 关闭压力：当阀门外压大于阀门内管线压力时，鸭嘴将自动关闭，防止倒流。通常在3m深的水中基本无泄漏，在8m深的水中阀门仍可正常工作。

3、 工作温度：-20～80℃

4、 适用介质：原水、海水、污水。

安装结构形式

1、套接式XF-T 安装在排水管的出口

2、法兰式XF-F 安装在排水管带法兰的出口末端

3、安装板式XF-F 安装于出水口末端构筑物上

4、内置式XF-F 安装于城市雨水污水和系统出口末端

5、灰浆或水泥管道式XF-T 安装于灰浆或水泥管道的末端

适用范围:

该产品适用范围广，适用于污水系统、排放系统、堤坝排放、机场、高速公路排水、下水道排放、污水池排放及气味相隔等。

型号说明：

ZXF □ △ (T、F)

ZXF 中海威橡胶缓闭止回阀    □管道公称直接   △总长度   T套接式  F法兰式

设计选用要点

1、工程式中应用的水力控制阀是经过制造厂检验合格，各种标识齐全，技术资料符合要求的产品。

2 、根据功能要求，选择阀门种类，再根据管道输送介质、温度、建筑标准和业主 要要求 等，确定阀门的阀体和密封部位的材质。常用的阀体材料有铸铁、铜铁、铜、塑料等。常用的密封面和衬里材料有铜合金、塑料、钢、硬质合金、橡胶等。阀体材料应与管道材料相匹配。

3、阀门的公称压力有0.6、1.0、1.6、2.5和4.0MPa等不同级别，管道输送的介质，其工作压力应小于阀门的公称压力值。

4、工程中水力控制阀的设置应当有足够的空间，以便管理、操作、安装和维修，并应符合管路对阀门的要求。

5、管路采用法兰连接时，应采用法兰连接的水力控制阀；管路采用沟槽式连接时，应采用沟槽式连接的水力控制阀。

6、水利控制阀应设置在介质单向流动的管路上。

7、水利控制阀主阀体上的箭头方向需与管路系统流向一致。

8、接水力控制阀管段不应有气堵、气阻现象。在管网较高位置等存气段应设置自动排气阀。

9、阀门水平安装时，阀盖、阀杆应朝上。垂直安装时，阀盖、阀杆应朝外。

10、阀门安装前应做强度和严密性试验。

11、阀门的强度和严密性试验应符合以下规定。

      A、阀门的强度试验压力为公称压力的1.5倍；

      B、阀门的严密性试验压力为公称压力的1.5倍；

      C、试验压力在试验持续时间内应保持不变，且壳体填料及阀瓣密封面无渗漏；

      D、阀门试验持续时间按上表。

安装过程：

1 .套接式橡胶缓闭逆止阀的安装，应使阀的内径与连接管道的外径正确匹配；套入深度应符合相对应的要求；管道外表可图加水工胶密封；卡箍卡口之间应适当加橡胶垫片，然后拼紧连接螺栓；若橡胶缓闭逆止阀采用辅助衬管，连接时，辅助衬管与预留管应密封焊牢，并适当增加强筋提高强度和刚性。

2. 法兰式安装时，排水管的出口法兰尺寸应与橡胶缓闭逆止阀的连接法兰尺寸相对应，法兰与法兰之间就视具体情况，加装密封垫，保证连接紧固后的完全密封；还要注意不能碰坏橡胶缓闭逆止阀的法兰唇边。

3. 其他方式安装时，参照上述要求。

4. 当公称直径大于DN800时，由于阀体重量较大，加之工作时，阀体腹腔中有大量的水及水流冲击，须增加一支承拉杆，通过阀体上的吊环，将阀体长期稳固的吊起。

法兰式橡胶缓闭逆止阀基本尺寸：

型号	管道公称直径	长度	高度	法兰外径
ZXF50-150-F	50	150	100	150
ZXF80-220-F	80	220	140	200
ZXF100-250-F	100	250	200	225
ZXF150-340-F	150	340	265	275
ZXF200-420-F	200	420	325	338
ZXF250-520-F	250	520	425	400
ZXF300-620-F	300	620	525	485
ZXF350-700-F	350	700	625	525
ZXF400-800-F	400	800	725	588
ZXF450-900-F	450	900	825	625
ZXF500-980-F	500	980	925	688
ZXF600-1120-F	600	1120	1025	800
ZXF700-1180-F	700	1180	1125	969
ZXF800-1350-F	800	1350	1400	1080
ZXF900-1500-F	900	1500	1525	1150
ZXF1000-1600-F	1000	1600	1725	1325
ZXF1200-1840-F	1200	1840	1950	1485
