KRH型(环式)大间隙卡箍式柔性管接头取代了用法兰盘进行的管道连接方式，并使管道系统呈柔性状态，可自动补偿：由温差；充压而引起的管子伸缩变化，由基地下沉；管线走向引起的管道弯曲。安装与拆卸都很方便，易于管道维修，延长管道系统使用寿命。
节能减排共创绿色家园，团结一心共建美丽城市亲爱的【△KRH(J)大间隙卡箍式柔性管接头】客户您好，感谢您浏览中海威企业网站！多年来，中海威坚持以研发为生存之本，不断地提升新技术在【△KRH(J)大间隙卡箍式柔性管接头】产品中的应用！ 中海威产品重创新。如果您想了解更多的【△KRH(J)大间隙卡箍式柔性管接头】产品新技术在实际中的应用情况，请致电中海威【△KRH(J)大间隙卡箍式柔性管接头】技术咨询电话：【18903815508】
，了解更多实用资料！
KRH型(环式)大间隙卡箍式柔性管接头
产品特性：
KRH型(环式)大间隙卡箍式柔性管接头取代了用法兰盘进行的管道连接方式，并使管道系统呈柔性状态，可自动补偿：由温差；充压而引起的管子伸缩变化，由基地下沉；管线走向引起的管道弯曲。安装与拆卸都很方便，易于管道维修，延长管道系统使用寿命。我公司产品具有口径大、瓣数少、体积小、重量轻、强度高、外观美等优点。
KRH型(环式)大间隙卡箍式柔性管接头工效提高5-10倍。允许3-8°轴向偏转、管道安装适应性强，可直埋地下。柔性连接，有效减轻机械震动，抗震效果良好。补偿管路系统热胀冷缩，可取消膨胀节及U型管路。可绕管轴360°旋转，调整磨损面方便、快捷。
当管道需要翻转时，只需把接头的几个螺栓拆除即可翻转任意角度，不需要割开和焊接，节省了大量辅助工作和费用，减轻了劳动强度，缩短了施工工期。经改进又衍生出免拆卸直接焊接的卡箍式柔性伸缩接头，安装更加方便，仅在维修时需拆卸螺栓，其他时间均为整体形势存在，可靠稳定。
应用领域：
上世纪70年代KRH型(环式)大间隙卡箍式柔性管接头首先在我国煤炭行业的井下排水中使用，逐渐拓展到发电厂除灰管道上。目前，煤炭、电力、建筑、化工、消防、污水处理、冶金、自来水、制药、市政、石油等领域已经广泛使用。输送介质包括冷热水、烟、风、油、化工原料、酸碱介质、食品流体、海水等流体，应用行业广泛。
工作压力：0.1MPa-6.4MPa

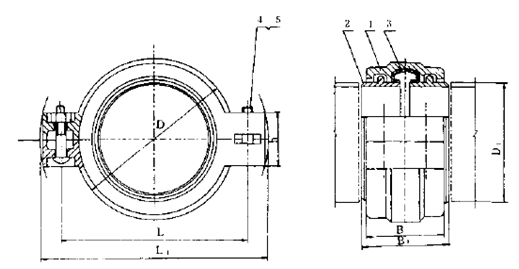

剖面图
密封圈用橡胶材料:
|
橡胶代号 |
标准编号 |
适用介质 |
|
WA |
HG/T 3091-2000 |
50℃以下冷饮用水 |
|
WC |
海水、淡水、生活污水、空气 |
|
|
SL70 |
HG/T 3093-1988 |
原油、滑油、成品油 |
|
G70 |
HT/T 3092-1988 |
燃气、热气体 |
|
FN70 |
HG/T 3089-2001 |
燃油 |
|
WB |
HG/T 3097-2006 |
110℃以下饮用热水 |
|
WD |
110℃以下非饮用热水 |
|
|
F70 |
AMS 7276G-2001 |
200℃以下蒸汽 |
KRH型(环式)大间隙卡箍式柔性管接头基本尺寸
|
公称压力（MPa） |
公称通经DN（mm） |
钢管外径D1（mm） |
允许管端轴向负荷(N) |
管端较大间隙 |
转角θ |
管子挠度（mm/m） |
L1 |
L |
D |
B |
B1 |
螺栓直径（mm） |
理论质量(Kg) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1．0 |
50a |
57 |
25518 |
6 |
6.03 |
105 |
140 |
101 |
87 |
59 |
100-106 |
12 |
2.12 |
|
50 |
60 |
28274 |
5.73 |
100 |
143 |
104 |
90 |
59 |
100-106 |
2.19 |
|||
|
65a |
73 |
41854 |
4.71 |
82 |
155 |
117 |
103 |
59 |
100-106 |
2.58 |
|||
|
65 |
76 |
45365 |
4.51 |
78 |
158 |
120 |
106 |
59 |
100-106 |
2.64 |
|||
|
80 |
89 |
62211 |
3.85 |
67 |
176 |
135 |
123 |
64 |
100-106 |
3.23 |
|||
|
100a |
108 |
91609 |
3.18 |
55 |
200 |
156 |
140 |
64 |
100-106 |
14 |
4.13 |
||
|
100 |
114 |
102070 |
3.01 |
52 |
205 |
162 |
146 |
64 |
100-106 |
4.3 |
|||
|
125a |
133 |
138929 |
8 |
3.43 |
60 |
237 |
190 |
170 |
76 |
110-118 |
16 |
6.39 |
KR J型（肩式）大间隙卡箍式柔性管接头
产品特性：
KR J型（肩式）大间隙卡箍式柔性管接头取代了用法兰盘进行的管道连接方式，并使管道系统呈柔性状态，可自动补偿：由温差；充压而引起的管子伸缩变化，由基地下沉；管线走向引起的管道弯曲。安装与拆卸都很方便，易于管道维修，延长管道系统使用寿命。我公司产品具有口径大、瓣数少、体积小、重量轻、强度高、外观美等优点。
KR J型（肩式）大间隙卡箍式柔性管接头工效提高5-10倍。允许3-8°轴向偏转、管道安装适应性强，可直埋地下。柔性连接，有效减轻机械震动，抗震效果良好。补偿管路系统热胀冷缩，可取消膨胀节及U型管路。可绕管轴360°旋转，调整磨损面方便、快捷。
当管道需要翻转时，只需把接头的几个螺栓拆除即可翻转任意角度，不需要割开和焊接，节省了大量辅助工作和费用，减轻了劳动强度，缩短了施工工期。经改进又衍生出免拆卸直接焊接的卡箍式柔性伸缩接头，安装更加方便，仅在维修时需拆卸螺栓，其他时间均为整体形势存在，可靠稳定。
应用领域：
上世纪70年代KR J型（肩式）大间隙卡箍式柔性管接头首先在我国煤炭行业的井下排水中使用，逐渐拓展到发电厂除灰管道上。目前，煤炭、电力、建筑、化工、消防、污水处理、冶金、自来水、制药、市政、石油等领域已经广泛使用。输送介质包括冷热水、烟、风、油、化工原料、酸碱介质、食品流体、海水等流体，应用行业广泛。
工作压力：0.1MPa-6.4MPa

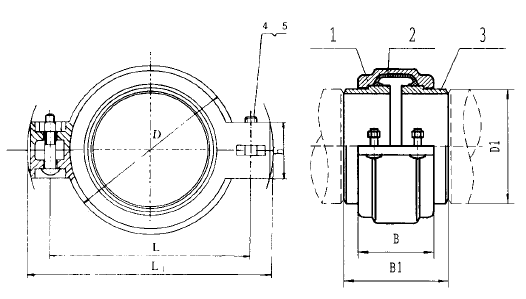

剖面图
密封圈用橡胶材料:
|
橡胶代号 |
标准编号 |
适用介质 |
|
WA |
HG/T 3091-2000 |
50℃以下冷饮用水 |
|
WC |
海水、淡水、生活污水、空气 |
|
|
SL70 |
HG/T 3093-1988 |
原油、滑油、成品油 |
|
G70 |
HT/T 3092-1988 |
燃气、热气体 |
|
FN70 |
HG/T 3089-2001 |
燃油 |
|
WB |
HG/T 3097-2006 |
110℃以下饮用热水 |
|
WD |
110℃以下非饮用热水 |
|
|
F70 |
AMS 7276G-2001 |
200℃以下蒸汽 |
KRJ型（肩式）大间隙卡箍式柔性管接头基本尺寸
|
公称压力（MPa） |
公称通经DN |
钢管外径D1 |
允许管端轴向负荷(N) |
管端较大间隙 |
转角θ |
管子挠度（mm/m） |
L1 |
L |
D |
B |
B1 |
螺栓直径 |
理论质量（Kg） |
|
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
1．0 |
200 |
219 |
415476 |
6 |
1.48 |
26 |
361 |
300 |
296 |
70 |
100-106 |
22 |
14.59 |
|
|
225 |
245 |
514719 |
6 |
1.33 |
33 |
391 |
328 |
326 |
72 |
100-106 |
17.13 |
|||
|
250 |
273 |
633471 |
6 |
1.2 |
21 |
432 |
364 |
360 |
76 |
110-116 |
24 |
21.47 |
||
|
300 |
325 |
886683 |
6 |
1.01 |
17 |
495 |
420 |
416 |
82 |
120-126 |
27 |
30.01 |
||
|
350 |
377 |
1182370 |
7 |
1.03 |
18 |
563 |
480 |
474 |
90 |
130-137 |
30 |
41.07 |
||
|
400 |
426 |
1506739 |
7 |
0.9 |
15 |
613 |
532 |
528 |
94 |
140-147 |
53.71 |
|||
|
4.0 |
200 |
219 |
153687 |
6 |
1.48 |
26 |
340 |
288 |
280 |
62 |
90-96 |
16 |
9.27 |
|
|
225 |
245 |
166190 |
6 |
1.33 |
23 |
370 |
316 |
310 |
64 |
100-106 |
11.15 |
|||
|
250 |
273 |
205887 |
6 |
1.2 |
21 |
409 |
350 |
344 |
68 |
100-106 |
18 |
14.52 |
||
|
300 |
325 |
253388 |
6 |
1.01 |
17 |
464 |
404 |
400 |
70 |
110-117 |
18.84 |
|||
|
350 |
377 |
354673 |
7 |
1.03 |
18 |
526 |
462 |
458 |
76 |
110-117 |
20 |
26.21 |
||
|
400 |
426 |
472948 |
7 |
0.9 |
15 |
577 |
512 |
518 |
76 |
110-117 |
22 |
29.55 |
||
|
450 |
380 |
602096 |
7 |
0.8 |
14 |
634 |
568 |
566 |
76 |
110-117 |
36.72 |
|||
|
500 |
530 |
760466 |
7 |
0.73 |
12 |
687 |
621 |
621 |
76 |
110-117 |
41.11 |
|||
|
2.5 |
600 |
630 |
922887 |
8 |
0.7 |
12 |
784 |
718 |
714 |
80 |
110-118 |
47.48 |
||
|
700 |
720 |
809282 |
12 |
0.93 |
16 |
891 |
822 |
822 |
100 |
130-142 |
24 |
76.31 |
||
|
800 |
820 |
1057845 |
12 |
0.82 |
14 |
994 |
924 |
922 |
102 |
140-152 |
91.46 |
|||
|
900 |
920 |
1079000 |
16 |
0.97 |
16 |
1097 |
1028 |
1022 |
114 |
150-166 |
106.25 |
|||
|
1000 |
1020 |
1365721 |
16 |
0.88 |
15 |
1201 |
1130 |
1126 |
116 |
150-166 |
119.99 |
|||
